概述
SRDT電鐵運行參數綜合測試系統”是一套針對電氣化鐵路牽引供電系統、電力機車、動車組列車接線結構和運行特點等專門研發用于電參數采集測試、數據分析記錄的設備。

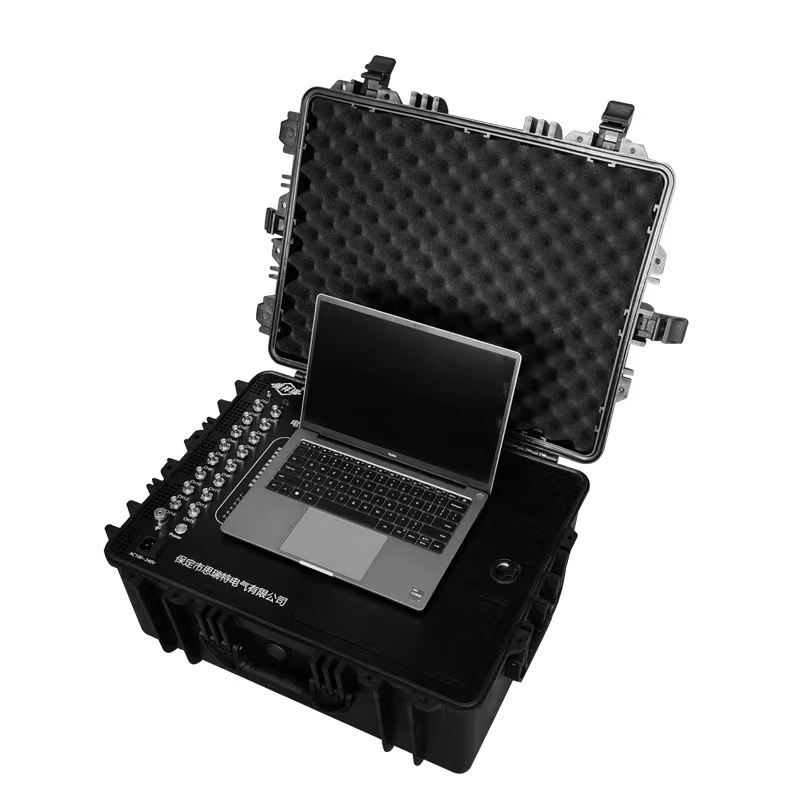

該系統硬件部分由測試主機單元、電壓耦合單元、電流耦合單元、閾值調節單元、人機交互單元等主要部分組成。
該系統軟件由牽引供電系統測試軟件,機車運行測試軟件,接觸網短路試驗測試軟件組成。
該系統主要應用于電氣化鐵路的牽引供電系統、電力機車、動車組列車的運行狀態監測、故障狀態的記錄和分析診斷。
用途
1、牽引變電所電參數測試;
2、機車、動車組取流參數測試;
3、2-100次諧波測試;
4、聯調聯試參數測試;
5、接觸網短路試驗狀態測試;
6、測量數據的分析、存儲與調閱。
主要特點
1、一機多能,可滿足電氣化鐵路、電力機車、動車組列車的多種運行參數的測量。
2、WIN10操作系統平臺,軟件運行穩定可靠。
3、全天候運行,通過設置啟停方式,可實現真正的無人值守,自動完成測試。
4、真正的在線測試,通過鉗形電流互感器、電壓專用探棒與系統連接,無需停電拆線操作,不對系統運行造成影響。
5、配置靈活,可通過選配不同的電流耦合單元和電壓耦合單元,完成不同電流、電壓的測試。
6、可選配遠程控制程序,操作人員無需到達測試現場,即可完成儀器遠程控制功能。
7、一體化機箱設計,滿足不同現場的需求,便于移動攜帶。
技術指標
1、測量通道數:16
2、測量方式:同步測試
3、采樣周期:250KS/S
4、測量分辨率:16Bit
5、電壓測量范圍:10*電壓耦合單元K值
6、電流測量范圍:10*電流耦合單元K值
7、基礎測試準確度:0.02%
8、耦合單元準確度:0.2%
9、工作電源:AC100-240V 47-63Hz
10、工作溫度:0-50℃
11、環境濕度:5-80%無結露
售后服務
1.儀器若出現質量問題,自購買之日起叁個月內包換,一年內免費維修,終身提供保修和技術服務。
2.如發現儀器有不正常情況或故障請及時與我們聯系,以便為您提供最便捷的處理方案,未經允許,請不要自行處理,以免發生危險。
